PCB Layout爬电距离、电气间隙的确定

　　爬电距离的确定：
　　首先需要确定绝缘的种类：
　　基本绝缘：一次电路与保护地
　　工作绝缘 ① ：一次电路内部；二次电路内部
　　工作绝缘 ② ：输入部分（输入继电器之前）内部，二次电路与保护地
　　加强绝缘：一次电路与二次电路；输入部分与一次电路；充电板输出与内部线路
　　再查看线路，确定线路之间的电压差

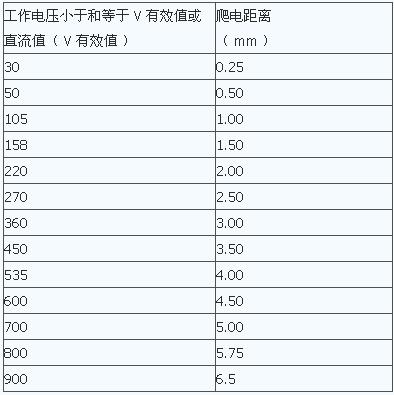

　　最后，从下表中查出对应的爬电距离

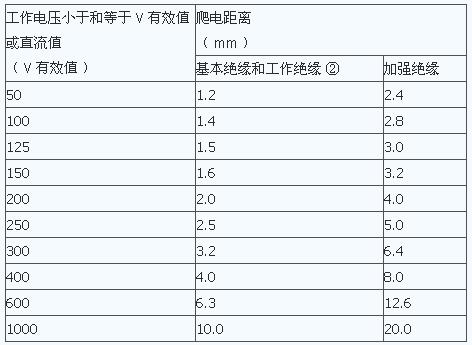

　　表二 爬电距离（适用于基本绝缘、工作绝缘 ② 、加强绝缘）


　　电气间隙的确定：
　　首先需要确定绝缘的种类：
　　基本绝缘：一次电路与保护地
　　工作绝缘 ① ：一次电路内部；二次电路内部
　　工作绝缘 ② ：输入部分（输入继电器之前）内部，二次电路与保护地
　　加强绝缘：一次电路与二次电路；输入部分对一次电路；充电板输出与内部电路
　　再查看线路，确定线路之间的电压差
　　最后，从下表中查出对应的电气间隙

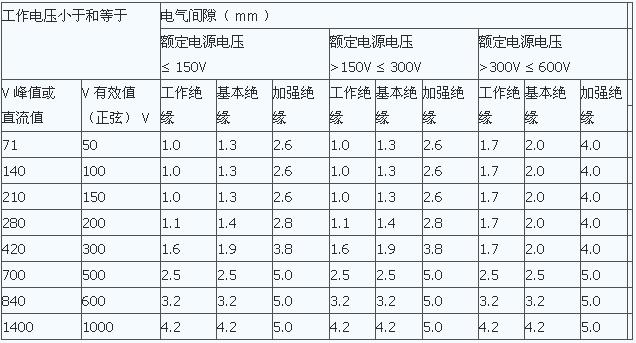

　　表三 电气间隙（适用于一次电路与二次电路间、一次电路内、输入电路、输入电路与其他电路）

　　表四 电气间隙（适用于二次电路内）
